DSA8300 系列提供了小于 100 fs 的本底抖動，可以實現異常準確的器件檢定，全面支持光通信標準、時域反射計和 S 參數。DSA8300 數字采樣示波器為 155 Mb/s 至 40 Gb/s 及更高速率的數據通信提供了完整的高速物理層測試平臺。

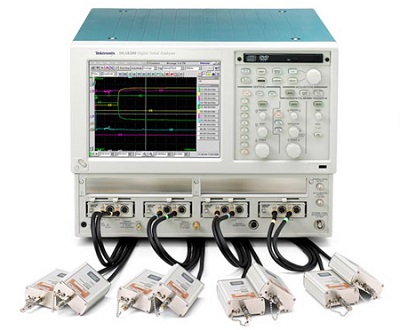

泰克DSA8300數字采樣示波器是一臺“數字采樣示波器”(DSO) 或更精確地說，是一款“采樣示波器”。這個根本區別決定了其所有測試功能和應用領域。
泰克DSA8300 系列提供了小于 100 fs 的本底抖動，可以實現異常準確的器件檢定，全面支持光通信標準、時域反射計和 S 參數。DSA8300 數字采樣示波器為 155 Mb/s 至 40 Gb/s 及更高速率的數據通信提供了完整的高速物理層測試平臺。
泰克DSA8300的測試功能與應用領域
泰克DSA8300是采樣示波器主要面向高端的研發和驗證領域。
1. 光通信測試(核心中的核心)
這是DSA8300最主要、最強大的應用領域。通過安裝不同的光學模塊，它可以成為一臺完整的光信號分析儀。
相干光通信測試： 支持高達120 GBaud及以上速率的高級調制格式(如QPSK, 16-QAM, 64-QAM)，用于測試400G/800G/1.6T光模塊和傳輸系統。
關鍵測量： 眼圖(Eye Diagram)、調制誤差率(MER)、誤差向量幅度(EVM)、光信噪比(OSNR)、相位恢復等。
非相干/直接檢測光通信測試： 測試10G/25G/50G/100G (PAM4) 光模塊。
關鍵測量： 光眼圖、消光比、上升/下降時間、抖動(Jitter)、光功率。
2. 極高帶寬的電信號完整性測試
其電通道帶寬可達70 GHz以上(通過模塊擴展)，是測試超高速電氣接口的利器。
SerDes 驗證與一致性測試： 用于驗證芯片(如CPU, GPU, FPGA)和設備的串行接口。
測試標準： PCIe (PCIe 4.0/5.0/6.0), USB (USB 3.x/4), Thunderbolt, SAS, SATA, 100G/400G以太網(IEEE802.3)等。
關鍵測量：
眼圖分析： 生成精確的眼圖，測量眼高、眼寬、抖動。
抖動分解： 將總抖動(Tj)精確分解為隨機抖動(Rj)和確定性抖動(Dj)，這是深入分析信號質量的關鍵。
掩模測試： 使用標準規定的模板(Mask)進行自動化通過/失敗測試。
S參數測量： 通過時域反射計(TDR)模塊，測量電纜、連接器、PCB通道的S參數(如插入損耗IL, 回波損耗RL)，分析通道特性。
3. 時域反射計(TDR)和時域傳輸計(TDT)
通過安裝TDR模塊，DSA8300可以變成一臺高性能TDR/TDT分析儀。
應用： 定位PCB傳輸線、電纜和連接器中的阻抗不連續點(如斷路、短路、不良連接)。
能力： 憑借其極高的帶寬和采樣精度，它能提供極高的分辨率，甚至可以定位到毫米級的缺陷。
4. 超低抖動測量
由于其采樣技術和低噪聲底，DSA8300能夠?qū)崿F(xiàn)極低的本底抖動(可低至100 fs以下)。
應用： 用于測量和表征參考時鐘、振蕩器、頻率合成器等超低抖動源的質量，這是高速系統穩定運行的基礎。
總之，泰克DSA8300數字采樣示波器是一款專注于超高速、重復性信號精確表征的專業測量儀器。
